Türöffnung mit Linearmotor – Montage und Funktionsprinzip
Eine Tür mit einem Linearmotor zu öffnen, ist grundsätzlich kein komplizierter Vorgang. In der Praxis gibt es jedoch einige Punkte, die unbedingt beachtet werden müssen, damit die Tür zuverlässig und ohne mechanische Spannungen funktioniert.
Damit sich eine Tür um etwa 90 Grad öffnen lässt, muss der Linearmotor drehbar gelagert sein. Während der Motor den Kolben ein- oder ausfährt, verändert sich der Winkel zwischen Motor und Türblatt. Der Motor muss dieser Bewegung folgen können und sich in seiner Befestigung mitdrehen.
Der verwendete Linearmotor verfügt über zwei integrierte Endschalter. Diese schalten den Motor automatisch ab, sobald der Kolben vollständig ein- oder ausgefahren ist. Die Endschalter sind fest eingestellt und lassen sich nicht nachjustieren. Deshalb ist es besonders wichtig, die Montagepunkte von Motor und Tür vorab sorgfältig festzulegen.
Stimmen die Abstände nicht, kann es passieren, dass die Tür den gewünschten Öffnungswinkel nicht erreicht oder der Motor bereits abschaltet, bevor die Tür vollständig geöffnet oder geschlossen ist.

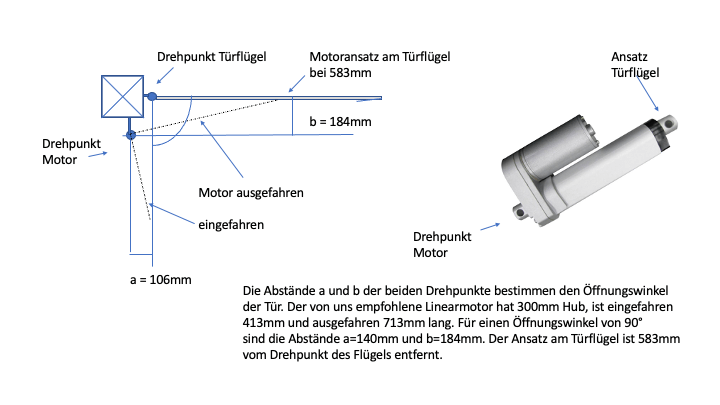

Die oben gezeigte Skizze verdeutlicht, wie die Position des Motors und die Befestigungspunkte zueinander liegen müssen. Sie kann bei der Planung der Montage eine wertvolle Hilfe sein, insbesondere wenn die Tür in Eigenregie gebaut wird.

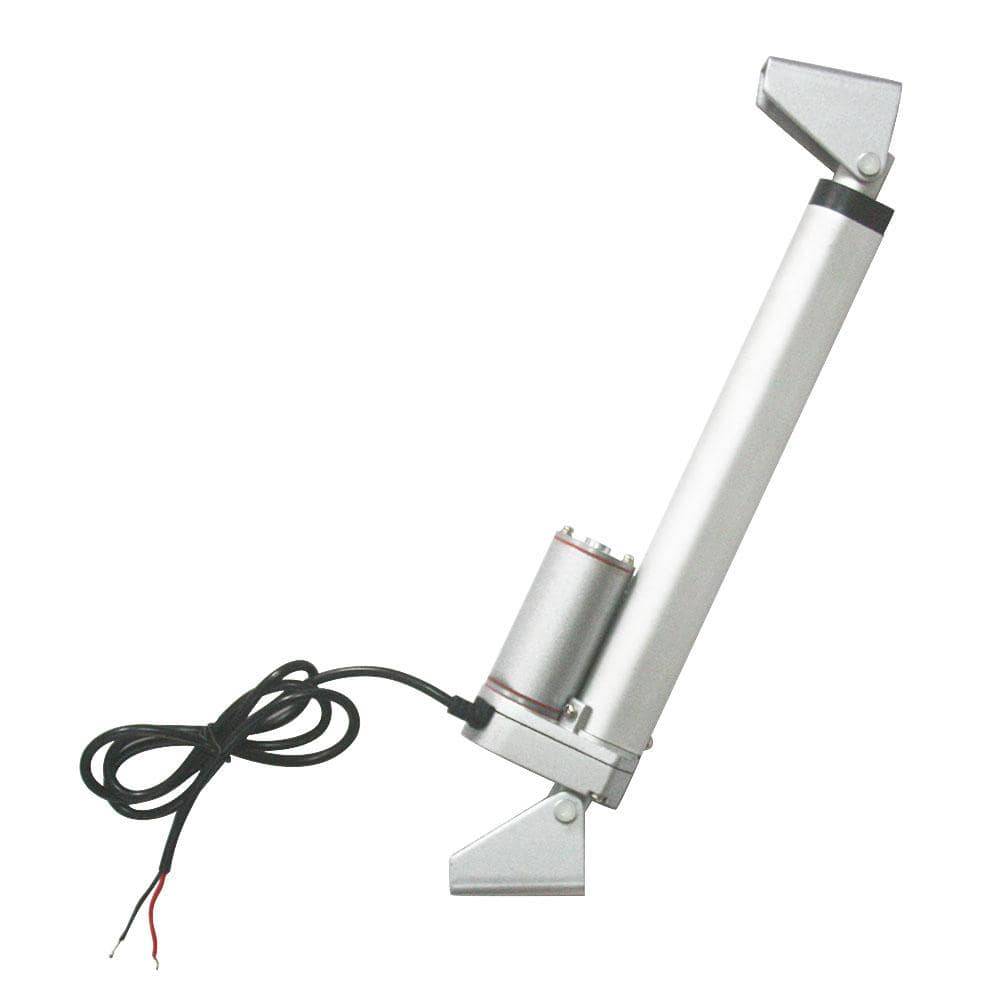

Zusätzlich erleichtern passende Montagehalterungen die Installation erheblich. Sie sorgen für eine saubere, drehbare Lagerung des Motors und reduzieren den Justageaufwand.
Im folgenden Video ist eine typische Umsetzung zu sehen. Es zeigt, wie sich der Linearmotor während der Bewegung mitdreht und die Tür kontrolliert öffnet und schließt.
